·        BARRA DE HERRAMIENTAS "ESTÁNDAR":

Se muestra mediante el menú principal.
Para ello selecciona Ver > Barras de Herramientas > Estándar

Puede presentarse así o similar:

Observa la forma de presentación de la Barra de Herramientas "Estándar", en otra versión de OpenOffice. Identifica las funciones de los distintos botones:





·        BARRA DE OBJETOS:













• DIBUJAR RECTÁNGULOS, ELIPSES Y POLÍGONOS:

 Pulsando en diversos botones de la Barra de herramientas "Dibujo", obtenemos menús como éstos o similares, según la versión del programa.

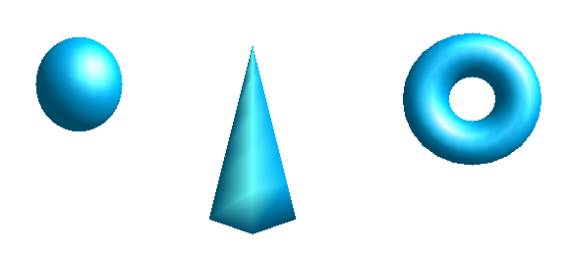

• DIBUJAR OBJETOS 3D

 Este otro cuadro de herramientas se obtiene en el Menú principal, seleccionando Ver > Barras de Herramientas > Objetos 3D





• MODIFICAR PARÁMETROS

 Una vez insertada la figura, pinchando sobre ella con el ratón, ésta queda seleccionada (se sabe porque aparecen unos cuadritos que enmarcan la figura) y podemos modificar sus parámetros mediante los comandos correspondientes de los menús: Grosor de línea, Color, estilo y color de relleno...

Además, actuando sobre lo elementos que forman el marco, la figura se puede ampliar, reducir, girar, cambiar de orientación... Todo ello dependiendo del tipo de objeto, y del color o forma de los puntos que le rodean.

Si mantenemos seleccionada la figura y activamos el botón  "Editar puntos", vemos que cambia el color de los puntos que rodean la figura, permitiendo hacer transformaciones diversas en la forma de la figura.

• GUARDAR UN ARCHIVO DE DIBUJO:

             Cuando guardas un dibujo, éste se guarda como tipo “Archivo OpenOffice”, por lo tanto, sólo se podrá abrir con este programa.





             Para poder abrir el dibujo con otro programa de dibujo tendré que exportar el archivo como tipo .gif, .jpg, .png, .bmp,  etc.

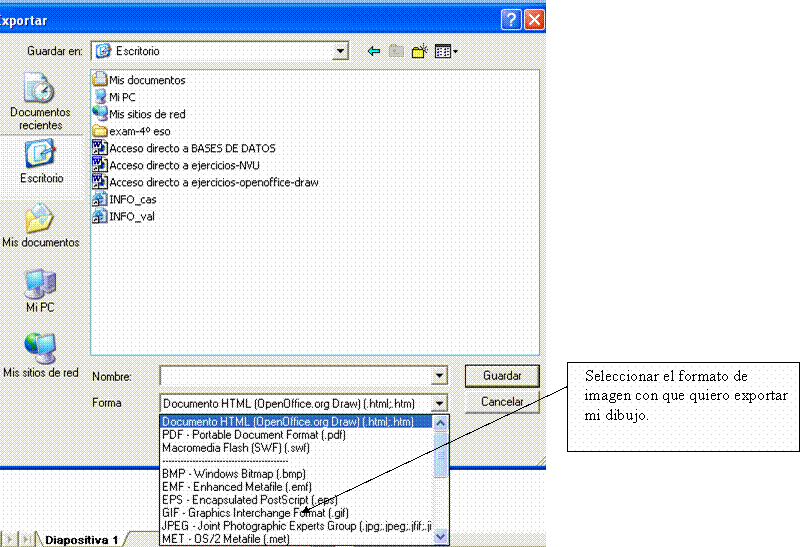

• EXPORTAR UN ARCHIVO DE DIBUJO: pulsar el menú Archivo / Exportar:















EJERCICIOS:

A)  Crea el siguiente archivo de dibujo:

Para hacerlo, inserta las formas básicas y modifica sus atributos (Tamaño, estilo, color de línea, fondo...) mediante el comando correspondiente de la Barra de Herramientas "Estándar".

El fondo de la hoja de dibujo se modifica mediante el menú principal, siguiendo los comandos:

Formato > Página > y modificando los valores necesarios en la pestaña "Fondo".

Guárdalo en tu carpeta de trabajo con el nombre de EJERCICIO1.

Expórtalo a tu carpeta como una imagen de tipo GIF. Ponle el mismo nombre.









• ALINEACIÓN DE LOS OBJETOS:



  B) Dibuja las figuras siguientes







          Utiliza las herramientas de alineación para distribuir los objetos de las siguientes maneras:







alineación inferior:





alineación superior:



alineación centrada:



                 Guarda el dibujo como ALINEACIÓN.





• MODIFICAR PUNTOS DEL DIBUJO:







                    Desplazar puntos   Añadir puntos

• Si no ves estos botones, haz que se muestren mediante el menú principal, haciendo clic en Ver > Barras de Herramientas > Editar puntos

En la Barra de Herramientas "Editar puntos" puedes encontrar más opciones:

• A veces, no podemos situar los puntos donde queremos, esto es porque hay una cuadrícula invisible que nos obliga a situar los puntos en ciertos lugares. Puedes activar/desactivar la cuadrícula mediante el menú principal, seleccionando:

• Herramientas > Opciones

• En el cuadro que se abre, haz clic donde pone OpenOffice.org Draw
• Se abrirá un menú. Haz clic en "Cuadrícula"
• Aparece un menú donde puedes desactivar la opción de "usar cuadrícula de captura". También puedes modificar el tamaño (Resolución) de la misma, o incluso hacerla visible.

Aunque se vea en la pantalla, la cuadrícula no aparece cuando imprimes el archivo o lo exportas.

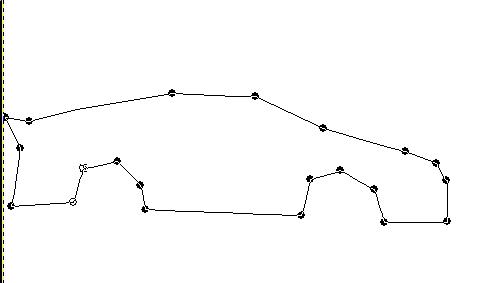

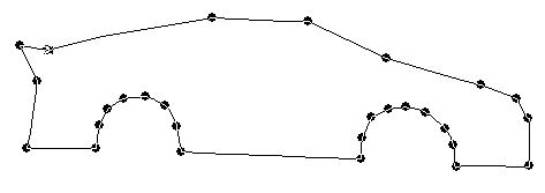

      C)  Utiliza la herramienta Curva / Polígono relleno para crear el siguiente dibujo: (sigue los pasos que se indican). Cuando quieras cerrar el polígono tienes que hacer doble clic.







A continuación, pulsa la herramienta:  para añadir más puntos mediante el botón correspondiente del menú "Editar puntos", y desplazarlos posteriormente de manera que mejoremos el dibujo:

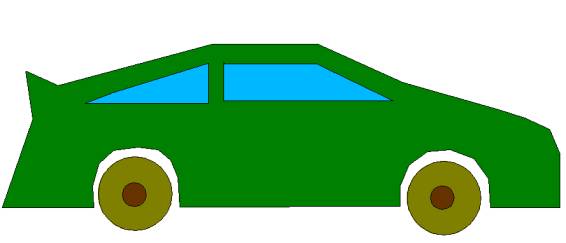

Añade al dibujo las ruedas y las ventanas

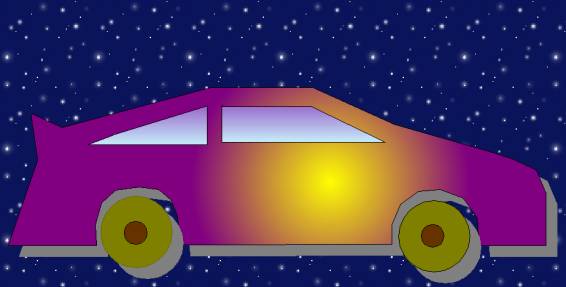

El dibujo resultante, tras diversas modificaciones de colores, fondos y sombras, debe ser así:





Guarda el resultado como COCHE.



• DUPLICAR OBJETOS:

Selecciona el objeto que deseas copiar y despliega el menú Editar / Duplicar.

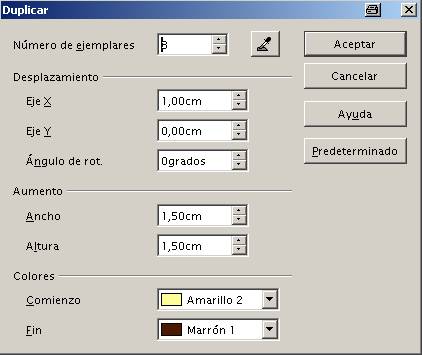

Puedes variar las opciones del cuadro anterior para:

• obtener varias copias
• definir la distancia (desplazamiento) entre el original y la copia, así como el ángulo de giro

• que la copia sea más grande, pequeña o igual
• que la copia tenga otro color. Si son varias, el color cambia de forma gradual entre la primera y la última



• ESCRIBIR TEXTO Y ANIMARLO.

Después de escribir el texto, despliega el menú  Formato > Texto > Ficha Animación  y aplica el Efecto que desees.



• EXTRUSIÓN:

 Este comando sirve para dar volumen a un objeto, es decir, pasarlo de dos dimensiones a tres, dándole profundidad. Después se puede voltear la figura, girarla... Haz pruebas con el mismo.



 EJERCICIO DE DUPLICADOS, EXTRUSIÓN Y ANIMACIÓN

     D)  Crea el siguiente archivo de dibujo:

Utiliza las heramientas estudiadas para Duplicar objetos y para Animar texto.
Guárdalo en tu carpeta de trabajo con el nombre de EJERCICIO2.

Expórtalo a tu carpeta como una imagen de tipo Gif, ponle el mismo nombre.









• EFECTOS:

 Experimenta con este comando de la barra de herramientas "Dibujo" que permite realizar interesantes transformaciones sobre el objeto, como rodar (girar), voltear (reflejar como en un espejo), convertir en 3D mediante rotación,  posicionar en círculo (en perspectiva o inclinado), distorsiones, transparencias o gradientes.

• COLOCAR OBJETOS EN DIFERENTES PLANOS:





 Este menú permite escoger qué objetos se verán por encima cuando coincidan.

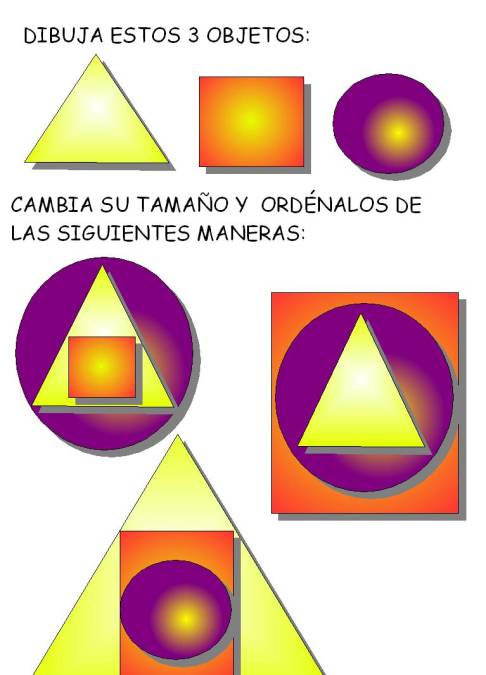

     E)  Crea el siguiente archivo de dibujo:

Utiliza los comandos aprendidos.

Guárdalo en tu carpeta de trabajo con el nombre de EJERCICIO3.

Expórtalo a tu carpeta de trabajo como una imagen de tipo GIF, ponle el mismo nombre.








• AGRUPAR OBJETOS:

1. Selecciona con el ratón las figuras que quieres agrupar de alguna de las formas siguientes:

• pinchando sobre ellas con el ratón, mientras mantenemos pulsada la flecha de mayúsculas
• O bien, si las figuras están cercanas, pinchando fuera de ellas con el ratón y, sin soltar, haciendo un recuadro que las englobe.


2. desde el Menú Principal, elige Modificar > Agrupar.

Comprobamos que las figuras están agrupadas porque al intentar moverlas se desplazan todas a la vez.

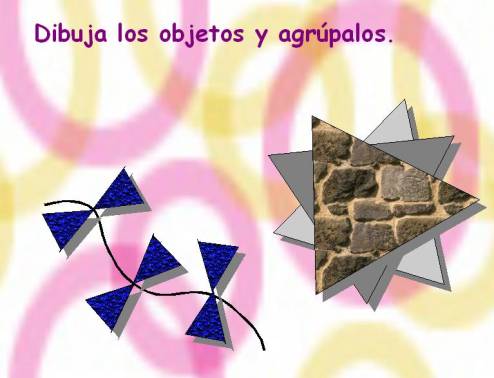

 F)   Crea el siguiente archivo de dibujo:

            Guárdalo en tu carpeta de trabajo con el nombre de EJERCICIO4.

            Expórtalo a tu carpeta como una imagen de tipo Gif, ponle el mismo nombre.

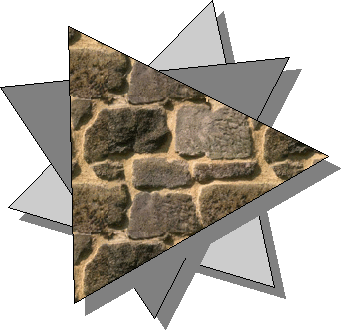

         G) Agrupados los tres triángulos del dibujo anterior, selecciónalos y expórtalos a tu carpeta como una imagen de tipo Gif, ponle el nombre: FIGURA.



Por último, realiza las actividades del libro "Tecnologías 3º" de Santillana: páginas 145 y 136 (por este orden)
