POLÍGONOS REGULARES Y ELIPSE


El objetivo de estas prácticas es terminar dibujando un mosaico donde aparecen muchas de las figuras que estamos estudiando.

Antes, vamos a aprender las últimas: Polígonos y Elipses.


EJERCICIO 12: Polígonos.


Hemos dibujado ya cuadrados, pero dentro del menú "Líneas" hay una herramienta más genérica para dibujar polígonos. Existen dos posibilidades:


centro y vérticePolígonos con centro y vértice: Se elige el centro y después uno de los vértices del polígono


2 vérticesPolígonos con 2 vértices:  Se elige  2 puntos o, lo que es lo mismo, los extremos de uno de los lados del poläigono.


En ambos casos hay que fijarse en el Número númeroque aparece en la barra de "opciones de herramientas", pues ahí se elige cuántos lados tendrá el polígono.

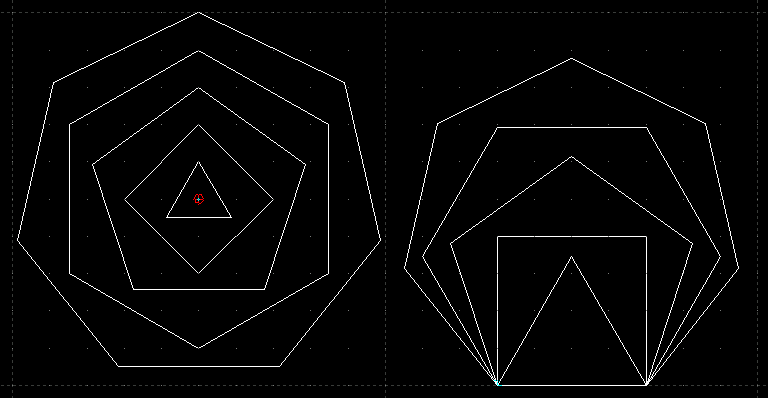

Practica tú mismo con estas opciones y realiza el dibujo siguiente. En ambos casos se dibujan polígonos de 3, 4, 5, 6 y 7 lados:


centro y vérticePolígono con centro y vértice. El centro es el mismo para todos. Se van utilizando como vértices los puntos de la rejilla que están en la vertical por encima del centro

    abajo

2 vértices Polígono con 2 puntos. El lado de todos los polígonos es el mismo y mide 4 mm



abajo
ejercicio12

Guarda el resultado como ejercicio12.



EJERCICIO 13. Elipse.


elipse datos

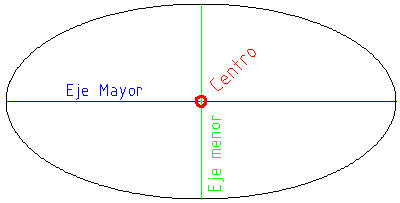

Antes de nada, es necesario recordar las partes principales de la elipse. En el dibujo, se identifican las que nos va a pedir el programa que introduzcamos. Se trata del centro, el eje mayor y el eje menor.



Dentro del menú "Líneas" existe un botón para acceder al menú "Elipses"elipses, donde encontramos la posibilidad de dibujarlas completas o sólo un arco de elipse. Nosotros utilizaremos la primera opción:


elipseElipse con centro y 2 puntos: Dibuja una elipse completa. Al activar este botón nos pide, por ese orden, el centro de la elipse, el extremo del eje mayor y el extremo del eje menor. No pasa nada si hacemos el eje mayor más pequeño que el menor; el programa dibuja la elipse tal y como lo indiquemos.



marcoelipse

Realiza el siguiente ejercicio para experimentar con las elipses:

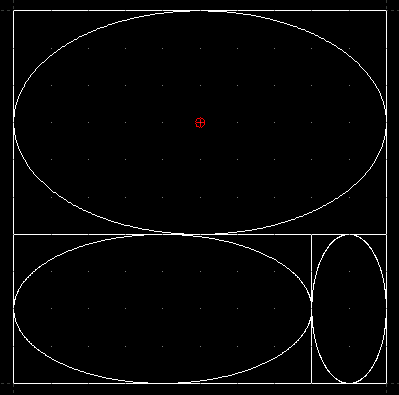

  1. Dibuja la siguiente figura formada por rectángulos. Éstos servirán para inscribir las elipses. Fíjate que forman un cuadrado completo de 10x10 mm.














  2. Completa el dibujo anterior, añadiendo las elipses como aparece en el dibujo. En la  primera de ellas aparece indicado el centro, para orientarte.

  3. elipses


  4. Guarda el resultado con el nombre ejercicio13

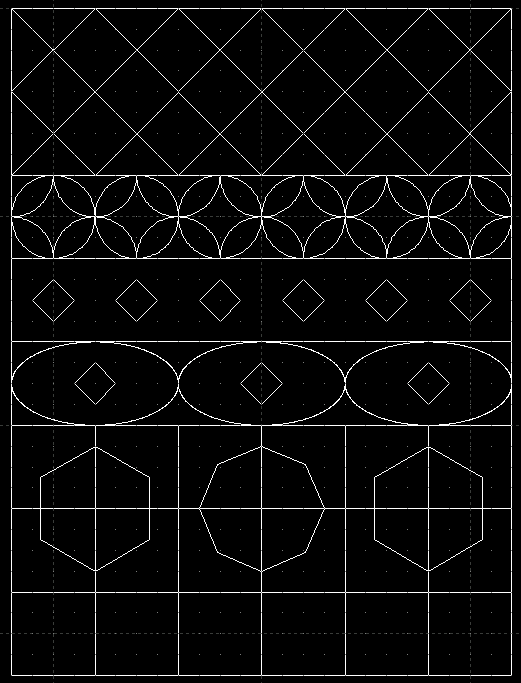

EJERCICIO 14: Mosaico.





Este ejercicio recopila los conceptos vistos hasta ahora


Encontrarás líneas, círculos, arcos, elipses y polígonos.


Como siempre, debes ajustarte a las medidas que aparecen, teniendo en cuenta que la distancia entre puntos es de 1 mm, y entre líneas 10 mm (por tanto, el zoom es 1/10).


Usa el ajuste de rejilla para situar todos los puntos.


Guarda el resultado como ejercicio14.

mosaico2
